Équipement de production de roulage de chemins de câbles

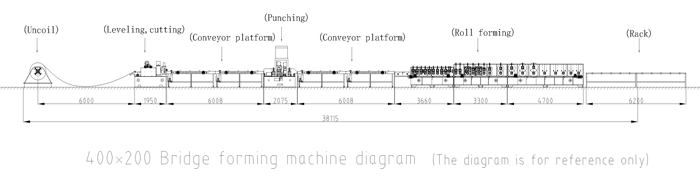

Cet équipement se compose d'un dérouleur - d'une machine de nivellement - d'une poinçonneuse - d'un hôte de profilage. Le dérouleur est un expanseur de noyau hydraulique facile à utiliser. Il est équipé d'une machine de nivellement séparée avec fonction de coupe. La poinçonneuse perce des trous de connexion. Il y a un trou dans le plateau inférieur et toutes les actions sont contrôlées par le panneau de commande. La machine principale de profilage se compose de 23 arbres d'un diamètre de 65 mm et d'une surface chromée dure. Assurer le rendement élevé, la haute précision et la grande flexibilité de la ligne de production.
Cet équipement est une machine de profilage de goulottes de câbles de taille moyenne. Il s'agit d'une machine efficace pour la production de systèmes de goulottes de taille moyenne. Il est conçu pour sertir et façonner la tôle en sections de goulottes de câbles, offrant ainsi une solution fiable et rentable pour la gestion des câbles. L'équipement est équipé d'une technologie et de fonctionnalités avancées pour garantir la précision et la qualité du processus de production. Il s'agit d'un système de rouleaux qui guide soigneusement la tôle à travers une série de rouleaux, appliquant une pression pour former la forme souhaitée. De plus, l'équipement est équipé d'outils de coupe permettant de couper la tôle à la longueur requise, ce qui permet d'obtenir des sections transversales de goulottes de câbles précises et cohérentes. Un avantage clé des équipements de profilage de goulottes de câbles de taille moyenne est sa polyvalence. Il peut traiter une variété de matériaux tels que l'acier galvanisé, l'acier inoxydable et l'aluminium, permettant aux fabricants de produire des systèmes de goulottes de câbles adaptés à différentes applications. De plus, l'équipement est conçu pour s'adapter à différentes tailles et spécifications, offrant ainsi une flexibilité de production. Un autre avantage de cet équipement est sa grande capacité de production. Grâce à son fonctionnement automatisé et à son système de rouleaux efficace, il peut produire des sections de goulottes de câbles plus rapidement que les méthodes manuelles traditionnelles. Cela augmente non seulement la productivité, mais réduit également les coûts de main-d'œuvre, ce qui en fait une solution rentable pour la fabrication de goulottes de câbles. De plus, les équipements de profilage de goulottes de câbles de taille moyenne sont conviviaux et faciles à utiliser. Il est livré avec une interface utilisateur qui permet à l'opérateur de définir les paramètres requis tels que la taille de la feuille, l'angle de pliage et la longueur de coupe. L'appareil est également équipé de dispositifs de sécurité pour assurer la sécurité de l'opérateur. En résumé, les équipements de profilage de goulottes de câbles de taille moyenne constituent une solution fiable et efficace pour la production de systèmes de goulottes de câbles de taille moyenne. Sa technologie avancée, sa polyvalence, sa capacité de production élevée et sa conception conviviale en font un outil indispensable pour les fabricants de goulottes de câbles. Grâce à sa précision et à sa rentabilité, cet appareil facilite la gestion transparente des câbles dans diverses applications.
Paramètres techniques
Numéro de série |
composant principal |
Configuration |
1 |
Dérouleur |
1. Expansion du noyau hydraulique 4. Boîte de distribution (contrôle de conversion de fréquence, démarrage lent et arrêt lent) 2. Décharge électrique 5. Ensemble hydraulique 3KW 3. Capacité portante 8 tonnes |
2 |
Machine de nivellement et de découpe |
1. Mécanisme de codage d'alimentation (vis avant et arrière) 4. Nivellement à 13 rouleaux 2. Système hydraulique : 1 jeu de 11 KW et 2 jeux de vannes électriques 5. Moteur de 7,5 KW 3. Découpe hydraulique 6. Poinçonnage des palettes (en option) |
3 |
Section A quai à grande vitesse |
1. 1 plateforme à grande vitesse 3. Réglage de la largeur des tiges de vis avant et arrière 2. Contrôle de conversion de fréquence |
4 |
poinçonneuse |
1. 3 jeux de moteurs 4. Boîte de distribution 2. Système hydraulique 5. Conversion pneumatique du moule entre rangées simples et doubles 3. Cylindre d'huile, cylindre d'ingénierie lourd 6. Typage (marque déposée) (facultatif) |
5 |
Plateforme à grande vitesse Section B |
1. 2 plates-formes à grande vitesse 3. Réglage de la largeur des vis avant et arrière 2. Contrôle de conversion de fréquence |
6 |
Pièce de formage de rouleaux |
1. Broche φ65mm, surface chromée dure 5. Guide d'alimentation étendu 2. 25 rangées de rouleaux de formage 6. 1 jeu de redressage de surface plane après formage 3. La machine principale est divisée en 3 sections 7. Matériau du rouleau : GCR15 4. Renfort latéral + inférieur 8. Alimentation électrique |
7 |
Rack de déchargement |
1、 2 supports de déchargement passifs |
8 |
Chambre de contrôle |
1. La ligne entière adopte un contrôle PLC et une interface homme-machine à écran tactile pour réaliser une interaction homme-machine. 2. Configuration matérielle : console de commande de l'armoire de distribution d'énergie, panneau de commande manuel et télécommande sans fil à côté de la machine 3. Mode de fonctionnement : manuel/automatique. À l'état manuel, il peut fonctionner comme une machine autonome pour un entretien facile ; à l'état automatique, il peut fonctionner sur toute la ligne ; il est équipé d'un bouton d'arrêt d'urgence, facilitant la gestion des urgences et assurant la sécurité des équipements et des opérateurs |
