Machine de formage de rouleaux de goulottes de câbles avec poinçon

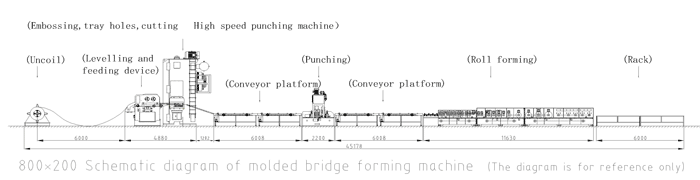

Cet équipement est constitué d'un dérouleur - d'un alimentateur niveleur - d'un poinçon de gros tonnage - d'une poinçonneuse - d'un hébergeur de profilage. Le dérouleur est un expanseur de noyau hydraulique et est équipé d'un bras de pressage pour une utilisation facile. La machine de nivellement et d'alimentation peut alimenter avec précision les matériaux dans le poinçon. , la poinçonneuse peut être utilisée avec des moules de grand tonnage pour poinçonner des nervures de renfort denses ou des trous de palettes denses. La poinçonneuse perce des trous de connexion, des boutonnières à sept caractères, etc. Toutes les actions sont contrôlées par le panneau de commande. L'hôte de profilage est composé de 35 axes, d'un diamètre de 80 mm, la surface est chromée dur et l'épaisseur du chromage est de 0,05 mm. Assurer le rendement élevé, la haute précision et la grande flexibilité de la ligne de production.
Notre fabrication engrenage adopte supérieur automatisation science et est dans une position à reconnaître un complètement informatisé fabrication processus. Le engrenage est équipé avec supérieur électrique gérer constructions et les systèmes de transmission mécanique, qui peuvent reconnaître quelques système des étapes telles que informatisé découpe, pliage et formage de chemins de câbles. automatique fabrication pas maintenant uniquement améliore fabrication efficacité, cependant en plus réduit le travail profondeur et assure la équilibre de la qualité du produit.
Deuxièmement, notre fabrication engrenage est extrêmement adaptable et flexible. Le engrenage peut réglementer plus que quelques paramètres en accord aux exigences du produit, telles que la longueur, la largeur, la hauteur, l'angle de pliage, etc. si vous produisez des chemins de câbles en distinct spécifications, ou modifier produit motifs et modèles, nos outils peut répondre à vos besoins. Cette flexibilité en plus offre clients avec supplémentaire choix et la compétitivité du marché.
De plus, notre fabrication outils facettes excessif précision et stabilité. Le outils fait usage de supérieur capteurs et manipuler constructions à recueillir spécifique gérer de la taille, formulaire et attitude du chemin de câbles. Le chemin de câbles réalisé présente le avantages de régulier dimension et correct angle, ce qui peut correctement améliorer bâtiment effectivité et installation qualité.
Enfin, notre fabrication outils est conçu avec sécurité et la fiabilité à l'esprit. Le outils est Paré avec un certain nombre sécurité sécurité appareils, tels que défensive couvertures d'urgence fin commutateurs, etc., pour S'assurer le sécurité des opérateurs. Au identique le temps, le engrenage adopte longue durée substance et structurel plan à s'assurer le équilibre et longue modes de vie de l'équipement.
Pour résumer, notre fabrication engrenage spécialisé dans le fabrication des chemins de câbles de petites dimensions ont avantages de excessif efficacité, précision, flexibilité, excessif précision et stabilité. Que ce soit dans les domaines de l'énergie, des communications, des transports, etc., vous pouvez acquérir exquis chemins de câbles à travers notre équipement, améliorer l'efficacité du travail, minimiser les coûts, et fournir robuste assister pour vos projets.
Paramètres techniques
Numéro de série |
composant principal |
Configuration |
|
1 |
Dérouleur |
1. Expansion du noyau hydraulique 4. Boîte de distribution (contrôle de conversion de fréquence, démarrage lent et arrêt lent) 2. Décharge électrique 5. Ensemble hydraulique 3KW 3. Capacité portante 12 tonnes |
|
2 |
Alimentateur de nivellement servo |
1, Mécanisme positif de code d'alimentation (vis mère positive et négative) 2 à 9 rouleaux de correction, 4 vers le haut et 5 vers le bas 3、 4 rouleaux d'alimentation, 2 vers le haut et 2 vers le bas 4. Alimentation servo |
|
3 |
Poinçon à portique pneumatique |
1. Poinçon de portique pneumatique 2, 1 ensemble d'outils de meulage combinés, moulés mécaniquement 3. Nervure inférieure et moulure latérale. 4. Perforation des trous de palette 5、Coupé 6. Coussin absorbant les chocs 7、Dispositif de transfert de moule |
|
4 |
Section A quai à grande vitesse |
1、 Plate-forme à grande vitesse 6 mètres (1 alimenté, 1 non alimenté) 2、 Contrôle de conversion de fréquence 3、 Réglage positif et négatif de la largeur des vis |
|
5 |
Poinçonnage hydraulique |
1, Perforation des trous de connexion 2、 Estampage de la boucle à sept caractères 3、 Un ensemble de système hydraulique 7,5KW+7,5KW 4、 Matrice de poinçonnage : commutation pneumatique des poinçons à une et deux rangées timbre |
|
6 |
Plateforme à grande vitesse Section B |
1, Plateforme à grande vitesse de 6 mètres (1 alimentée, 1 non motorisée) 2、 Contrôle de conversion de fréquence 3、 Réglage positif et négatif de la largeur des vis |
|
7 |
Pièce de formage de rouleaux |
1, Broche φ80mm, surface chromée dur 5. Guide d'alimentation étendu 2 à 35 rangées de rouleaux de formage (simples et doubles faces) 6. 1 jeu de redressage de surface plane après formage 3、 La machine principale est divisée en 3 sections 7. Matériau du rouleau : GCR15 4、 Côtes longues sur le côté 8. Alimentation électrique |
|
8 |
Rack de déchargement |
1、 2 supports de déchargement passifs |
|
9 |
Chambre de contrôle |
1, La ligne entière adopte un contrôle PLC et une interface homme-machine à écran tactile pour réaliser une interaction homme-machine. 2. Configuration matérielle : console de commande de l'armoire de distribution d'énergie, panneau de commande manuel et télécommande sans fil à côté de la machine. 3、 Mode de fonctionnement : manuel/automatique. À l'état manuel, il peut fonctionner comme une machine autonome pour un entretien facile ; à l'état automatique, il peut fonctionner sur toute la ligne ; il est équipé d'un bouton d'arrêt d'urgence, facilitant la gestion des urgences et assurant la sécurité des équipements et des opérateurs |
