chemin de câbles de 1000 mm formant la machine

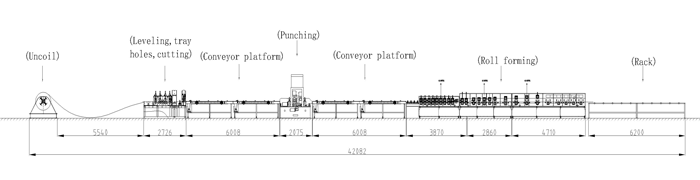

La longueur totale de cette ligne de production est de 42 mètres. Elle peut produire des tôles de 220 à 1 450 mm avec une épaisseur de 0,5 à 3,0 mm. Il est équipé de deux jeux de matrices de poinçonnage avec des espaces grands et petits. La vitesse de production est de 12 mètres par minute. L'ensemble de la chaîne de montage est nivelé par un dérouleur. Il consiste à découper une plate-forme de transport de pièces, une machine de poinçonnage, une plate-forme de transport, un rouleau formant un cadre de réception hôte.

L'équipement est équipé d'un dérouleur d'une capacité de charge de 10 tonnes, d'une expansion hydraulique du noyau et d'une alimentation électrique, plus pratique à utiliser. Ci-dessous se trouvent le nivellement et la découpe. Notre machine de nivellement redressera la plaque de la bobine métallique puis la coupera à la longueur requise. , la tôle après découpe entre dans la poinçonneuse via la plate-forme de transfert pour terminer le poinçonnage des trous de connexion, des boutonnières à sept caractères, etc., puis entre dans le processus de profilage. Notre entrée de matériau est équipée d'une sonde à fibre optique, qui traitera la tôle en fonction de la forme de la tôle. La largeur est automatiquement ajustée, il y a 25 rangées de rouleaux de formage, le diamètre de l'arbre principal est de 80 mm et la surface est chromée dur pour garantir le contour et la brillance parfaits du chemin de câbles.

La taille de toutes les pièces sera personnalisée en fonction de vos besoins, veuillez me contacter si vous en avez besoin !
