Personnalisation de la ligne de profilage

Cette machine de profilage sophistiquée peut produire différents types de chemins de câbles, tels que des chemins de câbles à fond plein, des chemins de câbles en auge, des chemins de câbles perforés et des chemins de câbles non perforés. La variation de l'épaisseur du matériau est de 0,5 à 1,2 mm ou de 0,5 à 2 mm ou de 0,5 à 3 mm. Vous pouvez configurer votre chemin de câbles en 5 à 30 longueurs différentes. Nos profileuses peuvent produire plusieurs formats et passer automatiquement par moteur d'une dimension à une autre, désormais non seulement en largeur mais aussi en hauteur. La seule étape consiste à saisir les enregistrements souhaités dans notre écran de contrôle et à attendre quelques secondes. Une autre innovation est qu'une seule machine peut fabriquer des chemins de câbles et des couvercles de tailles correspondantes. Le temps de remplacement ne prend que 30 secondes, l'opération permet d'économiser du travail, le prix est bas et l'espace au sol est économisé.

Nous proposons des options exclusives entièrement basées sur les dessins, les tolérances et les budgets de nos clients, et fournissons un service expert personnalisé pour répondre à vos multiples besoins.

Contacter maintenant E-mail Téléphone WhatsApp

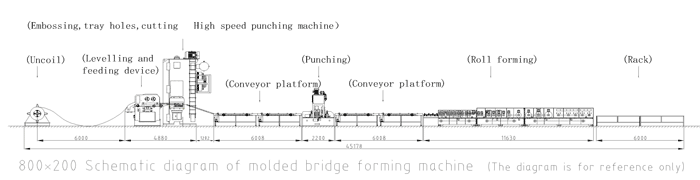

détails du produit

Numéro de série	composant principal	Configuration
1	Dérouleur	1. Expansion du noyau hydraulique 4. Boîte de distribution (contrôle de conversion de fréquence, démarrage lent et arrêt lent) 2. Décharge électrique 5. Ensemble hydraulique 3KW 3. Capacité portante 12 tonnes
2	Alimentateur de nivellement servo	1, Mécanisme positif de code d'alimentation (vis mère positive et négative) 2 à 9 rouleaux de correction, 4 vers le haut et 5 vers le bas 3、 4 rouleaux d'alimentation, 2 vers le haut et 2 vers le bas 4. Alimentation servo
3	Poinçon à portique pneumatique	1. Poinçon de portique pneumatique 2, 1 ensemble d'outils de meulage combinés, moulés mécaniquement 3. Nervure inférieure et moulure latérale. 4. Perforation des trous de palette 5、Coupé 6. Coussin absorbant les chocs 7、Dispositif de transfert de moule
4	Section A quai à grande vitesse	1、 Plate-forme à grande vitesse 6 mètres (1 alimenté, 1 non alimenté) 2、 Contrôle de conversion de fréquence 3、 Réglage positif et négatif de la largeur des vis
5	Poinçonnage hydraulique	1, Perforation des trous de connexion 2、 Estampage de la boucle à sept caractères 3、 Un ensemble de système hydraulique 7,5KW+7,5KW 4、 Matrice de poinçonnage : commutation pneumatique des poinçons à une et deux rangées timbre
6	Plateforme à grande vitesse Section B	1, Plateforme à grande vitesse de 6 mètres (1 alimentée, 1 non motorisée) 2、 Contrôle de conversion de fréquence 3、 Réglage positif et négatif de la largeur des vis
7	Pièce de formage de rouleaux	1, Broche φ80mm, surface chromée dur 5. Guide d'alimentation étendu 2 à 35 rangées de rouleaux de formage (simples et doubles faces) 6. 1 jeu de redressage de surface plane après formage 3、 La machine principale est divisée en 3 sections 7. Matériau du rouleau : GCR15 4、 Côtes longues sur le côté 8. Alimentation électrique
8	Rack de déchargement	1、 2 supports de déchargement passifs
9	Chambre de contrôle	1, La ligne entière adopte un contrôle PLC et une interface homme-machine à écran tactile pour réaliser une interaction homme-machine. 2. Configuration matérielle : console de commande de l'armoire de distribution d'énergie, panneau de commande manuel et télécommande sans fil à côté de la machine. 3、 Mode de fonctionnement : manuel/automatique. À l'état manuel, il peut fonctionner comme une machine autonome pour un entretien facile ; à l'état automatique, il peut fonctionner sur toute la ligne ; il est équipé d'un bouton d'arrêt d'urgence, facilitant la gestion des urgences et assurant la sécurité des équipements et des opérateurs
