Machine de marquage de chemins de câbles LW
Cet équipement occupe une petite surface, a une vitesse de travail rapide, un servomoteur, un cisaillement et un poinçonnage, une coupe décalée, aucun gaspillage, une incision douce et aucune bavure !

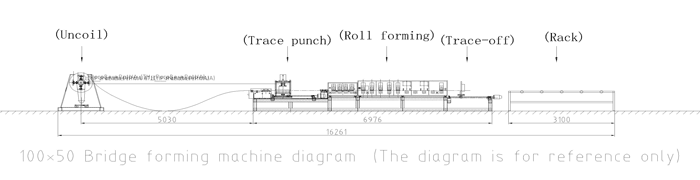

Cette ligne de production couvre une superficie de 17 mètres de long et 25 mètres de large. Les matériaux utilisés sont de 110 à 230 mm, l'épaisseur peut être de 0,5 à 1,2 mm, la vitesse de production est de 30 mètres par minute et la puissance de la ligne de production est de 30 kW.
Liste de configuration
Numéro de série |
composant principal |
Configuration |
1 |
Dérouleur |
1. Extension manuelle du noyau de type 300 2、Décharge passive 3. Capacité portante 1,5 tonnes 4, avec fonction de freinage |
2 |
Machine de nivellement |
1. Nivellement à 5 rouleaux non alimenté (supérieur 2 et inférieur 3) |
3 |
Poinçonnage de traces |
1. Mécanisme positif du code d'alimentation (vis mère positive et négative) 2、Poinçonnage hydraulique 3、Suivi des servos 4、Ensemble de système hydraulique 5,5+5,5KW |
4 |
forme rouleau |
1. Broche φ40mm, surface chromée dure 2 à 14 rangées de rouleaux de formage 3、L'hôte est divisé en 2 sections 4.1 jeu de redressage plan après formage 5.Matériau du rouleau : GCR15 |
5 |
Suivi coupé |
1、Coupure hydraulique 2、Suivi des servos 3、Ensemble de système hydraulique 5,5KW |
6 |
Rack de déchargement |
1,1 rack de déchargement passif |
7 |
Chambre de contrôle |
1. La ligne entière adopte un contrôle PLC et une interface homme-machine à écran tactile pour réaliser une interaction homme-machine. 2. Configuration matérielle : console de commande de l'armoire de distribution d'énergie, panneau de commande manuel et télécommande sans fil à côté de la machine 3. Mode de fonctionnement : manuel/automatique. À l'état manuel, il peut fonctionner comme une seule machine, ce qui est pratique pour la maintenance ; à l'état automatique, il peut fonctionner sur toute la ligne ; il est équipé d'un bouton d'arrêt d'urgence, qui permet de gérer facilement les urgences et assure la sécurité des équipements et des opérateurs. |
