Machine de formage de câbles de 300 mm
Pour une production en grand volume, les profileuses sont un excellent moyen de produire des chemins de câbles, des couvercles de chemins de câbles,

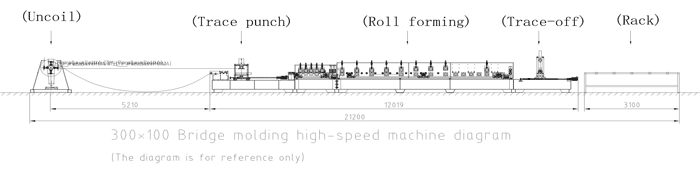

Cette machine de chemin de câbles est équipée d'un dérouleur hydraulique, d'une alimentation servo, d'une poinçonneuse mécanique, d'une prédécoupe, d'une profileuse entraînée par une boîte de vitesses et d'un convoyeur de sortie de produit. En tant que fabricant professionnel de machines de profilage, Zhike Qida Machinery fabrique des machines pour produire divers chemins de câbles métalliques, couvercles de chemins de câbles et autres produits connexes.
Des machines de profilage personnalisées sont également disponibles, n'hésitez pas à nous appeler pour des conceptions et des tarifs personnalisés.
composant principal
1. Dérouleur, porteur 4 tonnes, boîte de distribution (arrêt lent de contrôle de conversion de fréquence)
2. Machine de nivellement, 1 nivellement à rouleaux (3 supérieurs et 4 inférieurs), puissance 4,0 kW
3. Machine de poinçonnage et de découpe tout-en-un, mécanisme de rotation avant d'alimentation de code (vis avant et arrière), poinçonnage hydraulique, conversion manuelle de broches de matrice de poinçonnage simple et double rangée, coupe hydraulique, frappe (marque déposée) (facultatif)
4. Plate-forme à grande vitesse-plate-forme à grande vitesse, réglage de la largeur du fil avant et arrière, contrôle de conversion de fréquence
5. Pièce formant rouleau - arbre principal φ50mm, chromage dur en surface, guide d'alimentation étendu, 21 rangées de rouleaux de formage, machine principale divisée en 3 sections, 1 jeu de plans de formage droits, matériau de la bobine : GCR15, renforts latéraux
6. Rack de déchargement - 1 rack de déchargement passif
Paramètres techniques
numéro de commande |
projet |
unité |
valeur numérique |
1 |
Largeur du matériau |
Mm |
160 ~ 550 mm |
2 |
Épaisseur de matériau |
Mm |
0,5 ~ 1,5 mm |
3 |
type de materiau |
Bande d'acier galvanisée/plaque d'acier galvanisée |
|
4 |
Vitesse de fonctionnement de l'équipement |
m/min |
1-12 m/min |
5 |
pouvoir |
kW |
48KW |
