machine de formage de câbles de 200 mm
Pour une production à grand volume, la machine de profilage est un excellent moyen de produire des chemins de câbles, des couvercles de chemins de câbles. Cette machine de chemin de câbles est équipée d'un dérouleur hydraulique, d'une alimentation servo, d'une poinçonneuse mécanique, d'une machine de profilage prédécoupée à entraînement par boîte de vitesses et d'une sortie de produit. convoyeur. En tant que fabricant professionnel de machines de profilage, Zhike Qida Machinery fabrique des machines pour produire divers chemins de câbles métalliques, couvercles de chemins de câbles et autres produits connexes.
Des machines de profilage personnalisées sont également disponibles, n'hésitez pas à nous appeler pour des conceptions et des tarifs personnalisés.

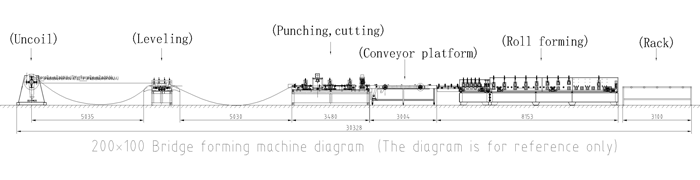

composant principal
1 machine à rouler ouverte —— montée manuelle du noyau, alimentation active, portante 2 tonnes, boîte de distribution (contrôle de conversion de fréquence arrêt lent lent)
2 machines de nivellement —— nivellement à 5 rouleaux (2 en haut et 3 en bas)
3 poinçons de suivi —— mécanisme d'avance du code d'alimentation (barre métallique positive et inversée), poinçon hydraulique, suivi servo , système hydraulique avec un ensemble de 5,5 + 5,5 kW
Formage à 4 rouleaux —— broche φ 40 mm, surface recouverte de chrome dur, rouleau de formage 20 rangées, la machine principale est divisée en 2 sections, renfort latéral, position de guide d'alimentation étendue, 1 jeu d'étalonnage plan après formage, matériau du rouleau : GCR 15
5 Coupe de suivi —— coupe hydraulique (bouchon), suivi servo, système hydraulique un ensemble de 5,5 kW
6 cadres de déchargement —— 1 branche de support de déchargement passif
numéro de commande |
projet |
unité |
valeur numérique |
1 |
Largeur du matériau |
Mm |
160~450mm |
2 |
Épaisseur de matériau |
Mm |
0,5 ~ 1,2 mm |
3 |
type de materiau |
bande d'acier galvanisé |
|
4 |
Vitesse de fonctionnement de l'équipement |
m/min |
1-35 m/min |
5 |
pouvoir |
kW |
48KW |
