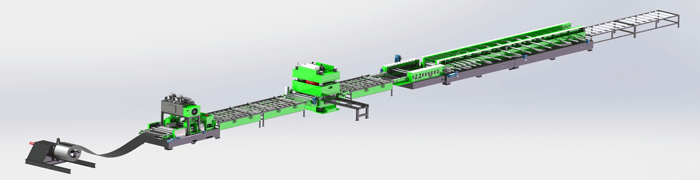

La machine de marquage des chemins de câbles

L'équipement ci-dessus est soigneusement conçu par les concepteurs de Zhike Qida. Hongshengda Equipment Co., Ltd., et a été amélioré à plusieurs reprises pour obtenir une structure compacte, un faible encombrement (minimum jusqu'à 3 mètres × 40 mètres), une production fluide et un degré élevé d'automatisation. Élevé (seulement 2 personnes sont nécessaires pour fonctionner) et les spécifications du produit peuvent être modifiées (deux travailleurs peuvent le réaliser en 30 minutes environ). Cet équipement peut produire des feuilles plates simples ou des matériaux en rouleaux de 0,5 à 2,0 mm.

Cette ligne de production peut produire des chemins de câbles de diverses spécifications en changeant la matrice pour compléter le poinçonnage, le profilage et le réglage informatique. Un jeu de rouleaux peut compléter diverses spécifications de produits de chemins de câbles. Elle peut également produire des matériaux en bobines et une variété de matériaux plats ouverts de différentes largeurs et longueurs. , et possède un compteur.

La machine principale de formage de rouleaux fait passer la feuille estampée et découpée à travers 25 passes de rouleaux et l'enroule progressivement jusqu'au pont fini. Il se compose d'un moteur AC à vitesse réglable, d'un réducteur, d'un guide linéaire roulant de haute précision, d'une boîte de transmission gauche et droite, d'un mécanisme de réglage transversal et d'un jeu de rouleaux. Un jeu de rouleaux peut compléter la formation de ponts selon diverses spécifications, et la variété peut être modifiée en ajustant la position des rouleaux gauche et droit. Le lit et la boîte de transmission adoptent des structures soudées et sont soulagés des contraintes ; les engrenages adoptent des surfaces de dents dures ; la structure principale de la machine est fabriquée à l'aide d'une technologie de forgeage, avec une plus grande précision.

Le rouleau adopte une structure combinée, avec une faible différence de vitesse et une faible résistance au formage, et peu d'usure sur la surface de la plaque d'acier ; la conception du processus de rouleau utilise un logiciel importé, une conception informatique et une analyse FEA pour garantir la précision de la forme des pièces sans rayer la feuille. Les rouleaux sont forgés avec du GCr15 et usinés CNC après trempe globale. La dureté peut atteindre HRC58-62 ; il présente les caractéristiques de haute résistance, de dureté élevée, de haute précision et de durée de vie. Les six derniers rouleaux de formage adoptent le GR12.

Paramètres techniques
