Machine de formage de chemins de câbles perforés LW
À l'aide d'une machine de formage de chemins de câbles perforés, l'opérateur doit d'abord placer la tôle sur l'établi de la machine de formage, puis ajuster la forme du moule du système de formage selon les besoins. Après le démarrage de la machine de formage, la tôle sera transférée vers le système de formage. Grâce à l'action de la roue filière supérieure, de la roue filière inférieure et du rouleau presseur, la tôle est pressée dans la forme requise pour former la section transversale du chemin de câbles. Enfin, le système de découpe coupera le chemin de câbles formé en sections correspondantes en fonction de la longueur définie.
La machine de formage de chemins de câbles perforés présente les avantages d'une efficacité de formage élevée, d'une opération facile et d'une précision de formage élevée. Il est largement utilisé dans les projets de pose de câbles dans les domaines de l'énergie, des communications, de la construction, etc.
La machine de formage de chemins de câbles perforés est un équipement utilisé pour fabriquer des chemins de câbles. Le chemin de câbles est une structure à ossature métallique utilisée pour supporter et protéger les câbles. Il est souvent utilisé pour la pose de câbles à l’intérieur des bâtiments.

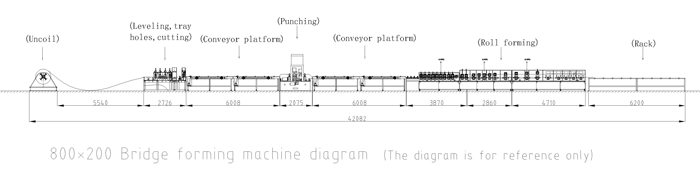

La machine de formage de chemins de câbles perforés se compose principalement des pièces suivantes :
Dérouleur hydraulique, machine intégrée de nivellement et de découpe, poinçonneuse, hôte de profilage, etc.
Données techniques:
1. Plaques applicables :
Épaisseur du matériau : 1-3 mm
Matières premières : acier galvanisé et tôle d'acier noire
2. Vitesse de travail : 12 mètres/minute
3. Stations de moulage : 25 stations
4. Matériau du rouleau : Gcr15, trempé HRC58-62 chromé
5. Matériau de l'arbre : acier de haute qualité 45# (diamètre : *90 mm), trempé
6. Système d'entraînement : utilisant un arbre de chaîne d'un diamètre de 100 mm
7. Réducteur de courroie de puissance principale : 22KW WH marque célèbre chinoise
8. Découpe : découpe hydraulique Cr12mov
9. Matériau de coupe : Cr12Mov, trempé HRC58-62
10. Puissance de la station hydraulique : 7,5 KW Marque célèbre chinoise Wuxi Wanshen
11. L'ensemble de la machine est contrôlé par un ordinateur industriel PLC.
12 automates--Delta
13 écran tactile
14 Partie électrique
15 Réglage de la hauteur par moteur et rail de guidage, contrôlé par PLC
