Prix de gros de la machine de formage de chemins de câbles
Les machines de formage de chemins de câbles sont largement utilisées dans l'industrie, la construction, l'ingénierie municipale et d'autres domaines, et peuvent produire des chemins de câbles de diverses spécifications et modèles pour répondre aux besoins de différents clients. Son émergence constitue une solution pratique et efficace pour la production de chemins de câbles et a été bien accueillie par les utilisateurs.
Ce fabrication la ligne a une structure compacte, petite sol Espace et faible investissement. C'est un modèle avec prudence conçu et réalisé en passant par Zhike Qida. Il peut produire métallique plaques d'une largeur de 170-720 mm. Si votre commande convient votre commande, vous pouvez commander ce modèle. modèle. En somme, le petit chemin de câbles fabrication doubler des offres un faible coût et écologique répondre pour la fabrication de chemins de câbles. Sa conception compacte, sa personnalisation, sa précision, sa facilité d'utilisation et incroyable productivité faites-en un parfait financement pour entreprises recherche pour un produit fiable, magnifique câble administration système.

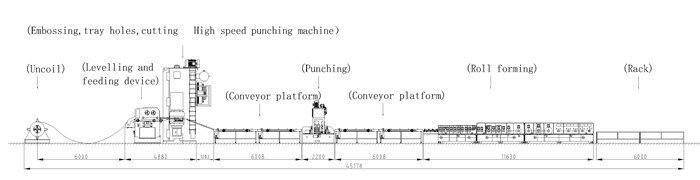

Numéro de série |
composant principal |
Configuration |
|
1 |
Dérouleur |
1. Expansion du noyau hydraulique 4. Boîte de distribution (contrôle de conversion de fréquence, démarrage lent et arrêt lent) 2. Décharge électrique 5. Ensemble hydraulique 3KW 3. Capacité portante 12 tonnes |
|
2 |
Alimentateur de nivellement servo |
1 , Mécanisme positif de code d'alimentation (vis mère positive et négative) 2 、 9 rouleaux de correction, 4 vers le haut et 5 vers le bas 3 、 4 rouleaux d'alimentation, 2 vers le haut et 2 vers le bas 4 、 Alimentation servo |
|
3 |
Poinçon à portique pneumatique |
1 、 Poinçon à portique pneumatique 2 、 1 jeu d'outils de meulage combinés, moulés mécaniquement 3 、 Nervure inférieure et moulure latérale bombée 4 、 Perforation des palettes 5 、 Coupé 6 、 Coussin absorbant les chocs 7 、 Dispositif de transfert de moule |
|
4 |
Section A quai à grande vitesse |
1、 Plate-forme à grande vitesse 6 mètres (1 alimenté, 1 non alimenté) 2、 Contrôle de conversion de fréquence 3、 Réglage positif et négatif de la largeur des vis |
|
| 5 | Poinçonnage hydraulique | 1, Perforation des trous de connexion 2、 Estampage de la boucle à sept caractères 3、 Un ensemble de système hydraulique 7,5KW+7,5KW 4、 Matrice de poinçonnage : commutation pneumatique des poinçons à une et deux rangées 5、 Tampon |
|
6 |
Plateforme à grande vitesse Section B |
1, Plateforme à grande vitesse de 6 mètres (1 alimentée, 1 non motorisée) 2、 Contrôle de conversion de fréquence 3、 Réglage positif et négatif de la largeur des vis |
|
7 |
Pièce de formage de rouleaux |
1 , Broche φ 80 mm, surface chromée dur 5. Guide d'alimentation étendu 2 、 35 rangées de rouleaux de formage (simples et doubles faces) 6. 1 jeu de redressage de surface plane après formage 3 、 La machine principale est divisée en 3 sections 7. Matériau du rouleau : GCR15 4 、 Côtes longues sur le côté 8. Alimentation électrique |
|
8 |
Rack de déchargement |
1、 2 supports de déchargement passifs |
|
9 |
Chambre de contrôle |
1 , La ligne entière adopte un contrôle PLC et une interface homme-machine à écran tactile pour réaliser une interaction homme-machine. 2 、 Configuration matérielle : console de commande de l'armoire de distribution d'énergie, panneau de commande manuel et télécommande sans fil à côté de la machine 3 、 Mode de fonctionnement : manuel/automatique. À l'état manuel, il peut fonctionner comme une machine autonome pour un entretien facile ; à l'état automatique, il peut fonctionner sur toute la ligne ; il est équipé d'un bouton d'arrêt d'urgence, facilitant la gestion des urgences et assurant la sécurité des équipements et des opérateurs |
|
